玻璃鋼錨桿

>產品介紹

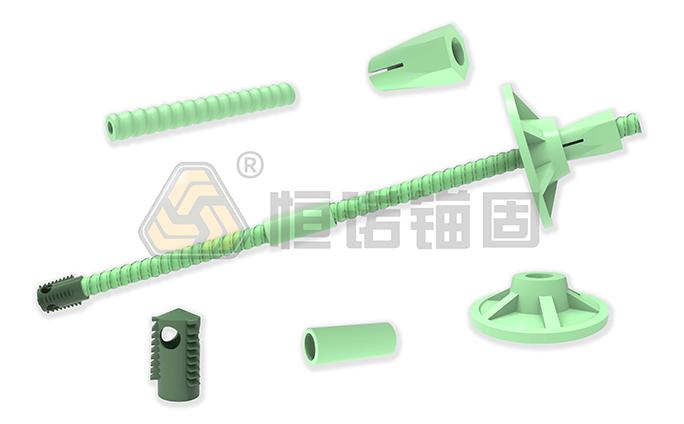

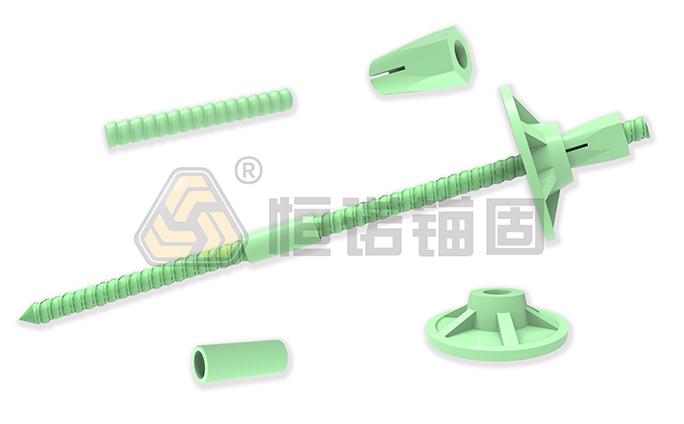

玻璃鋼錨桿根據桿體結構分為中空玻璃鋼錨桿和實心玻璃鋼錨桿，其材質包括玻璃纖維和玄武巖纖維兩種。玻璃鋼錨桿一般采用先鉆孔后塞入錨桿的方法施工，適用于不塌孔的地層。

玻璃鋼中空錨桿由中空錨桿體、螺母、墊板、連接套（選用）和錨端組成，型號包含KGFRP25、KGFRP32兩種。

玻璃鋼實心錨桿由實心錨桿體、螺母、墊板、連接套（選用）組成，實心玻璃鋼錨桿公稱直徑為16~32mm。

我司玻璃鋼錨桿符合TB/T 3356-2021《鐵路隧道錨桿》、Q/CR 9248-2020《鐵路隧道錨桿支護技術規范》。

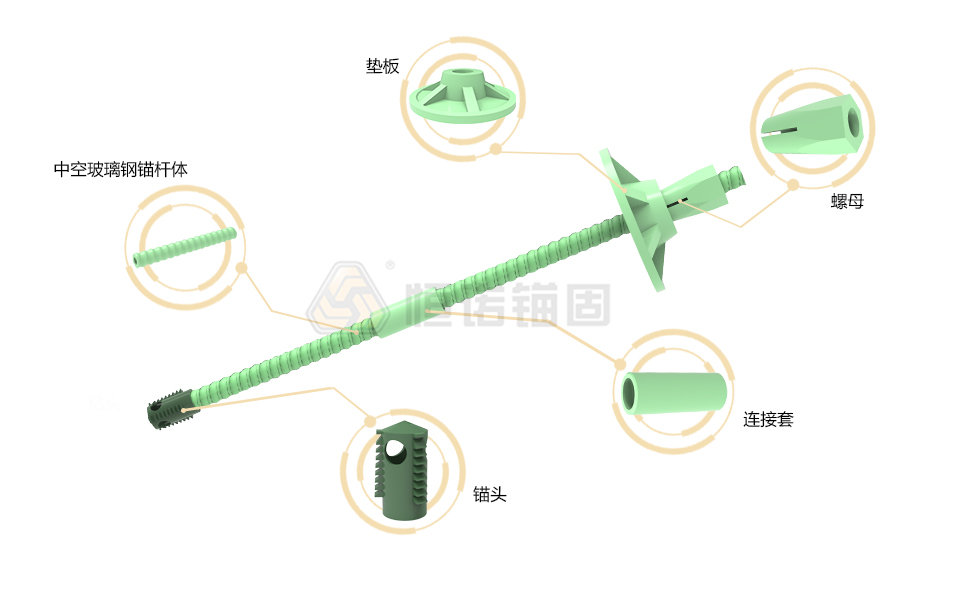

玻璃鋼中空錨桿結構圖

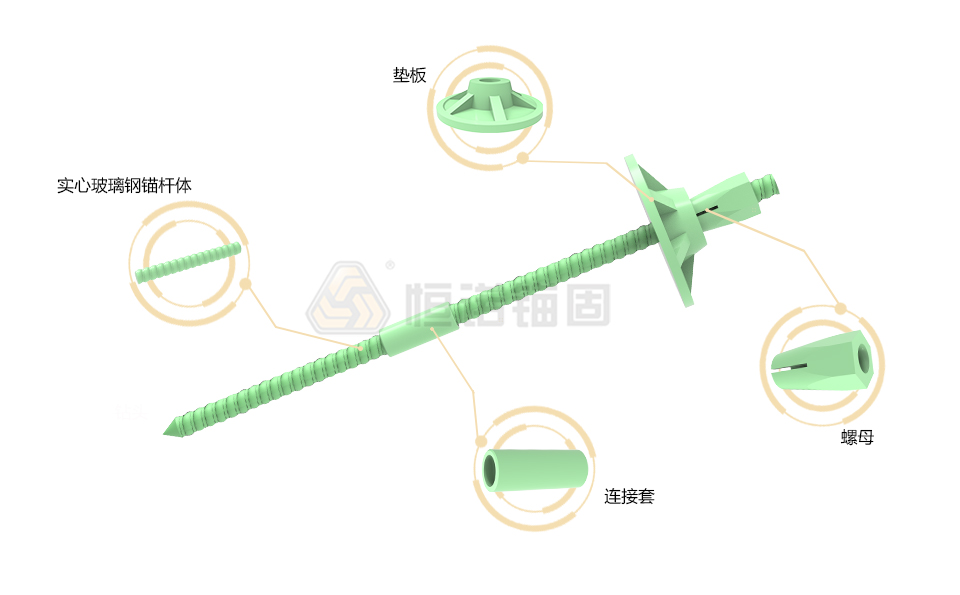

玻璃鋼實心錨桿結構圖

>玻璃鋼中空錨桿

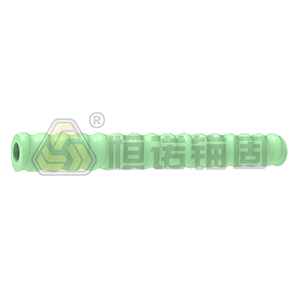

中空錨桿體

圖例	型號	抗拉強度( Mpa )	極限拉應變( % )	彈性模量（Gpa）	備注
	KGFRP25	≥500	≥1.2	≥40	玻璃纖維+環氧樹脂
	KGFRP32
	KGFRP25	≥750	≥1.8		玄武巖纖維
	KGFRP32

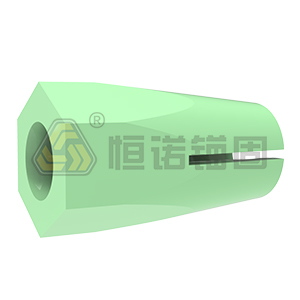

螺母

圖例	型號	螺紋型號	適配錨桿體	備注
	KGFRP25	R25	KGFRP25	玻璃纖維+環氧樹脂
	KGFRP32	R32	KGFRP32
	KGFRP25	R25	KGFRP25	玄武巖纖維
	KGFRP32	R32	KGFRP32

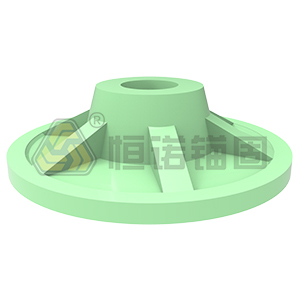

墊板

圖例	型號	螺紋型號	適配錨桿體	備注
	KGFRP25	R25	KGFRP25	玻璃纖維+環氧樹脂
	KGFRP32	R32	KGFRP32
	KGFRP25	R25	KGFRP25	玄武巖纖維
	KGFRP32	R32	KGFRP32

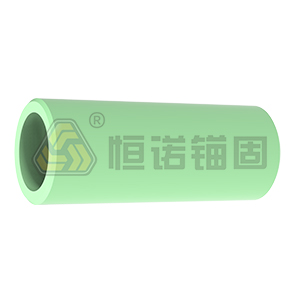

連接套

圖例	型號	螺紋型號	適配錨桿體	備注
	KGFRP25	R25	KGFRP25	玻璃纖維+環氧樹脂
	KGFRP32	R32	KGFRP32
	KGFRP25	R25	KGFRP25	玄武巖纖維
	KGFRP32	R32	KGFRP32

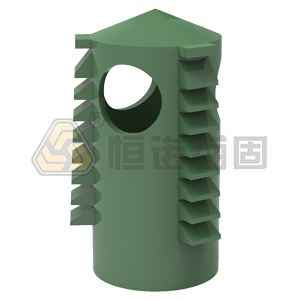

錨端

圖例	型號	適配錨桿體
	HER25	R25
	HER32	R32

>玻璃鋼實心錨桿

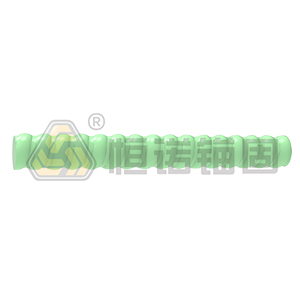

實心錨桿體

圖例	公稱直徑	抗拉強度( Mpa )	極限拉應變( % )	彈性模量（Gpa）	備注
	16≤d＜25	≥550	≥1.2	≥40	玻璃纖維
	25≤d＜32	≥500
	16≤d＜25	≥750	≥1.8		玄武巖纖維

螺母

圖例	適配錨桿體	適配桿體材質
	16≤d＜25	玻璃纖維
	25≤d＜32
	16≤d＜25	玄武巖纖維

墊板

圖例	適配錨桿體	適配桿體材質	備注
	16≤d＜25	玻璃纖維	和適配錨桿體等強
	25≤d＜32
	16≤d＜25	玄武巖纖維

連接套

圖例	適配錨桿體	適配桿體材質	備注
	16≤d＜25	玻璃纖維	和適配錨桿體等強
	25≤d＜32
	16≤d＜25	玄武巖纖維

>產品優勢

玻璃鋼錨桿和其他錨桿相比，抗拉強度高，抗剪強度低，破壞呈脆性斷裂，極限拉應變低。

>應用領域

由于玻璃鋼錨桿具有抗剪強度低、易脆性斷裂的特點，玻璃鋼錨桿主要用于隧道的掌子面加固。
