河南洛陽房屋后邊坡工程治理項目邊坡支護

發布時間：2023-10-17 16:11

>項目背景

該工程位于河南省洛陽市嵩縣安康社區附近，為民用房屋后邊坡工程治理，該邊坡坡度為80°，需支護高度18m，需支護寬度20m，該邊坡南側7m處有座11層高居民樓，該樓主體已建好并封頂。該邊坡初始未做任何支護處理，而邊坡地質為穩定性較差的砂卵石地層，2022年夏季多雨導致邊坡落石堆積于坡底，經評估存在一定的安全隱患，故需盡快進行土釘支護。

>項目概覽

1.服務范圍：自鉆式中空注漿錨桿材料

3.應用場景：房屋后邊坡工程治理

4.應用結構：土釘

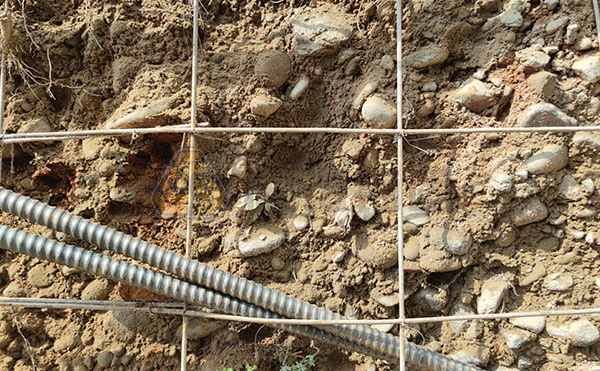

5.地質條件：該工程南臨伊河，北靠山丘，開挖邊坡后支護面地質為砂卵石，卵石大小不均，含沙量較大，易破碎坍塌

>問題與挑戰

該邊坡離已有建筑較近，難以采用大型設備施工，這類邊坡通常采用電動潛孔鉆機等低成本小型設備施工。由于地質為砂卵石，常規鉆進方法難以成孔，即使成孔也難以插入錨桿，采用套管式施工則成本巨大，故傳統先成孔后插入錨桿注漿的工藝難以實施。

>解決方案

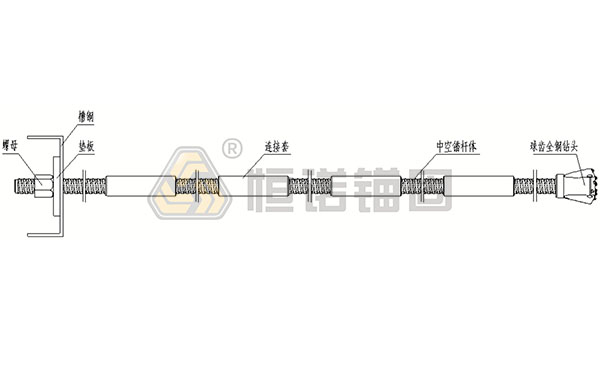

采用自鉆式中空注漿錨桿施工，該錨桿在邊坡支護中集鉆桿、注漿管和筋材為一體，不受塌孔地層的影響，鉆入巖土體后直接從錨桿內孔注漿即可完成施工。該邊坡共計打6排自鉆式錨桿，錨桿自上至下長度為10m、8m、5m，每種長度打兩排，整個坡面掛網噴射混凝土面層后，錨桿端部用槽鋼腰梁連接。

>施工工藝

物料準備→鉆機就位→連接桿體和鉆頭→連接鉆機→邊鉆進邊注漿→拆掉鉆機與桿體的連接→安裝連接套與桿體→重復鉆進至設計深度→完成土釘安裝→移動鉆機→重復以上步驟完成其他土釘安裝

>施工設備

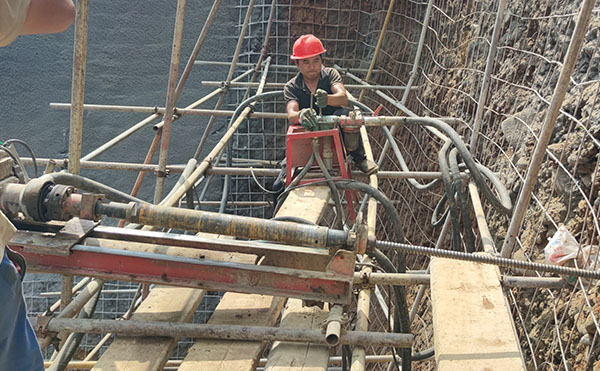

鉆機：100型電動潛孔鉆機、90型低風壓潛孔沖擊器

施工效率：R32自鉆式錨桿鉆進5m、8m、10m，每孔用時依次為36min、46min、53min，每臺班鉆進安裝錨桿依次為70m、88m、96m

>成本對比

在本工程施工條件及地質條件下，和套管施工相比，自鉆式錨桿綜合成本在工程量大時可降低成本約25%，在工程量小時可降低成本55%。
