新安北玻高端裝備產業園基坑支護

發布時間：2023-09-19 14:12

>項目背景

項目位于洛陽市新安縣，新緯一路與滬杭路交叉口西北角，整個場地東西最長482.0m，南北最寬765.0m，平面上呈不規則圖形。鉆進位置的土層為粉質黏土，該土層呈褐黃色、硬塑、含水率低。

>項目概覽

1.服務范圍：自鉆式中空注漿錨桿材料、安裝及試驗

3.應用場景：工業建筑基坑支護

4.應用結構：自鉆式中空錨桿用作建筑基坑土釘支護

5.地質條件：擬建場地為原村莊拆遷地及耕值地，地形起伏較大，本場地所處的地貌單元屬伊河右岸II級階地，附近無地表河流。場地地層以粉質黏土、粉土為主。地下水位埋深較深，不考慮地下水的影響。地層分布為雜填土、沖積土、粉土、粉質黏土

>問題與挑戰

不良地質主要為粉土、粉質黏土，鉆孔過程中容易出現塌孔，存在塌孔卡鉆的問題。

>解決方案

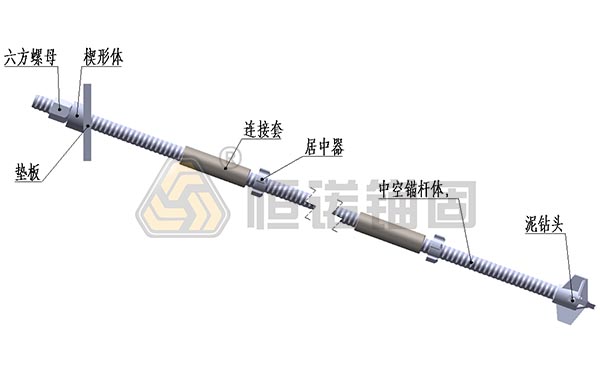

錨桿為全粘結自鉆式中空錨固系統，集鉆進、注漿和錨固功能為一體，桿體不僅可作為鉆桿和錨桿使用，還可以實現同時鉆進和注漿。錨桿注漿為常壓注漿（壓力0.3-0.5MPa）注漿采用水灰比0.5-0.55的純水泥漿，注漿體的抗壓強度為20MPa。選用R32/20中空錨桿體，R32/90泥鉆頭，錨桿單根長度3m，鉆孔9米。錨桿結構如圖所示：

>施工工藝

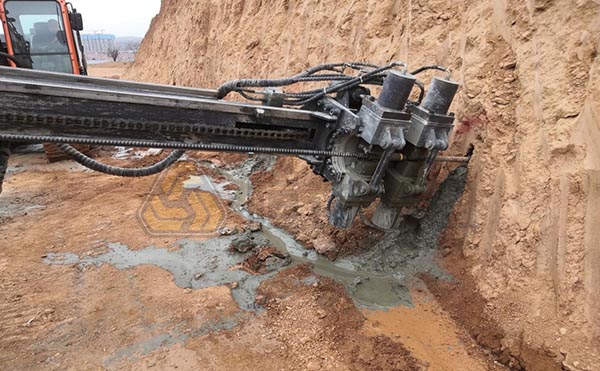

物料準備→鉆機就位→連接中空錨桿及鉆頭→同步鉆進與注漿→沖洗鉆孔→接長錨桿→重復鉆進及注漿→鉆孔完成→基坑開挖→下一層錨桿安裝→安裝完成

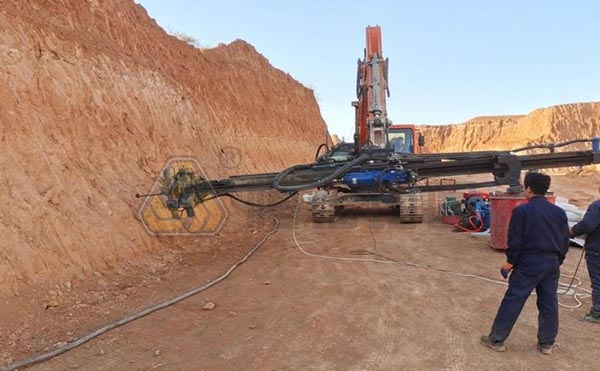

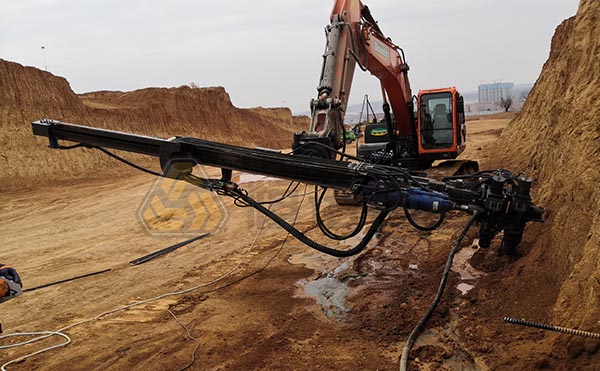

>施工設備

鉆機：挖改鉆機，YD210動力頭，T38釬尾

施工效率：1min/m（每臺班鉆進安裝錨桿300m）

>成本對比

該項目于2022年3月順利完成，自鉆式錨桿施工中克服了塌孔卡鉆等困難，同步鉆進與注漿工藝和鋼筋錨桿施工相比，省去了成孔注漿工序，施工效率提高5倍以上，錨桿鉆進安裝效果好，鉆進速度快。
